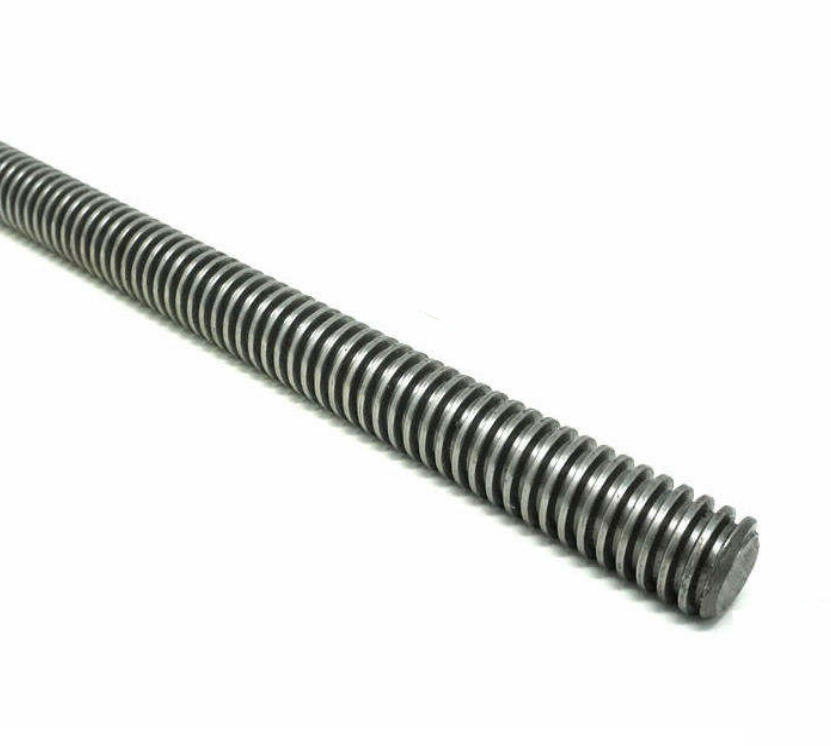

Avez-vous entendu parler des filetages trapézoïdaux ?

Les filetages trapézoïdaux ont un profil de filetage trapézoïdal isocèle. Ils ont une profondeur de filetage plus profonde et une surface de contact plus large que les filetages de machine ordinaires, ce qui se traduit par une plus grande résistance au cisaillement et à la flexion, ce qui les rend adaptés aux pièces soumises à des charges élevées. En raison de la plus grande surface de contact, les filetages trapézoïdaux ont une pression par unité de surface plus faible, ce qui les rend plus résistants à l'usure.

Norme internationale (ISO) : suit la norme ISO 2904-1977, angle de filetage 30°, pas divisé en grossier (par exemple, Tr40×7) et fin (par exemple, Tr40×3), tolérances de filetage 5H, 6H, 7H (filetage interne) et 5g, 6g, 7g (filetage externe).

Norme américaine (ACME) : ANSI B1.5-1997, angle de filetage 29°, y compris le filetage ACME et le filetage Stub ACME.

Norme allemande (DIN) : DIN 103-1998 est compatible avec les normes ISO, angle de filetage 30°. Les écrous et boulons à filetage trapézoïdal, souvent fabriqués en acier allié à haute résistance, sont des composants essentiels des vis mères des machines-outils, des équipements de levage et des vérins hydrauliques, et sont largement utilisés dans les domaines suivants :

1. Systèmes de transmission de machines-outils : vis-mères et écrous ;

2. Matériel de levage et de levage : vérins, ascenseurs ;

3. Machines de presse et systèmes hydrauliques : presses, machines de moulage par injection ;

4. Machines de construction et d'ingénierie : vis de réglage d'échafaudages, bétonnières ;

5. Automobiles et véhicules : systèmes de direction, systèmes de suspension.
