Comment utiliser les boulons et les écrous pour les connexions permanentes ?

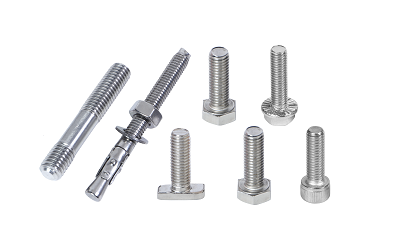

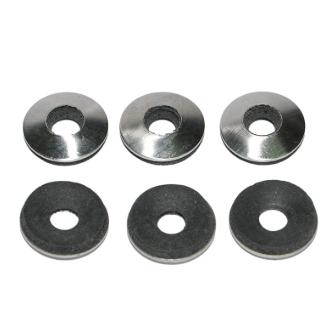

Jiaxing Aoke fabrique une gamme complète deboulons, noix, et diversrondelles. Nous stockons des rondelles plates, des rondelles élastiques, des rondelles de blocage et des rondelles carrées pour répondre à toutes les spécifications d'assemblage pour le câblage électrique, le montage d'équipements et l'installation de quincaillerie en fer. Nous produisons des composants galvanisés à chaud, en acier inoxydable et à haute résistance dans une variété de matériaux pour répondre à vos besoins. Les filetages sont usinés avec précision pour éviter tout dénudage ou dénudage des filetages lors du serrage. Nous pouvons fournir des ensembles complets conformément aux spécifications de construction, éliminant ainsi les tracas liés à l’achat et à la coordination des composants individuels.（Les images suivantes montrent uniquement une sélection de nos produits）

Lorsque des boulons standard sont utilisés pour des connexions permanentes, ils doivent répondre aux exigences suivantes :

1. Pour les connexions boulonnées générales, des rondelles plates doivent être placées sous la tête du boulon et sous l'écrou pour augmenter la surface d'appui.

2. Des rondelles plates doivent être placées sur la tête du boulon et sur le côté de l'écrou. Généralement, pas plus de deux rondelles plates ne doivent être placées du côté de la tête de boulon, et pas plus d'une rondelle plate ne doit être placée du côté de l'écrou.

3. Pour les boulons conçus pour empêcher le desserrage et les boulons d'ancrage, des écrous dotés de dispositifs anti-desserrage ou des rondelles élastiques doivent être utilisés. Les rondelles élastiques doivent être placées du côté de l'écrou.

4. Pour les assemblages boulonnés soumis à des charges dynamiques ou dans des endroits critiques, des rondelles élastiques doivent être installées conformément aux exigences de conception ; les rondelles élastiques doivent être placées du côté de l’écrou.

5. Lors du raccordement de poutres en I ou de sections de canal à l'aide d'un joint biseauté, des rondelles biseautées doivent être utilisées pour garantir que les surfaces d'appui de l'écrou et de la tête du boulon sont perpendiculaires à la tige.

Exigences relatives aux emplacements d'installation des boulons

Connexions électriques

Les connexions du câblage primaire extérieur doivent utiliser des boulons galvanisés à chaud. Les boulons doivent être équipés de rondelles plates et de rondelles élastiques. Après serrage, le boulon doit dépasser de 2 à 3 filets.

Chaque boulon doit être associé à deux rondelles plates, une rondelle élastique et un écrou.

Lors de l'installation, placez une rondelle plate du côté de la tête du boulon et une rondelle plate et une rondelle élastique du côté de l'écrou, avec la rondelle élastique contre l'écrou.

Montage d'équipement électrique

Lors de la fixation des transformateurs ou des bases de boîtes de distribution sur des raccords en fer à l'aide de profilés en acier avec des boulons à fente, chaque boulon doit être associé à un écrou, une rondelle fendue et une rondelle plate.

Lors de la fixation à l'aide d'acier profilé avec des boulons plats, chaque boulon doit être associé à deux rondelles plates, une rondelle élastique et un écrou.

Lors de l'installation, placez une rondelle plate du côté de la tête du boulon et une rondelle plate et une rondelle élastique du côté de l'écrou, avec la rondelle élastique contre l'écrou.

Pour le raccordement des sectionneurs, des fusibles et des parafoudres aux raccords en fer, utilisez en principe les boulons de montage fournis par le fabricant de l'équipement.

Raccords fixes en fer

Lorsque les trous des boulons dans les ferrures en fer sont ronds, chaque boulon est associé à un écrou et à deux rondelles plates. Lorsque les trous de boulons sont fendus, chaque boulon est associé à un écrou et deux rondelles carrées. Lors de l'installation, placez une rondelle plate (ou une rondelle carrée) du côté de la tête de boulon et du côté de l'écrou.

Lorsque vous utilisez des boulons à double extrémité pour des raccords en fer, chaque extrémité du boulon doit être équipée d'un écrou et d'une rondelle plate (ou rondelle carrée).

Pour les assemblages boulonnés sur les surfaces inclinées des brides des profilés en acier et des poutres en I, utilisez autant que possible des rondelles coniques pour garantir que les surfaces d'appui de l'écrou et de la tête du boulon sont perpendiculaires à la tige.

Exigences de filetage des boulons

1. Pour les structures tridimensionnelles :

Horizontalement : de l’intérieur vers l’extérieur ; verticalement : de bas en haut.

2. Pour les structures bidimensionnelles :

Dans le sens de la ligne : pour les composants double face, de l'intérieur vers l'extérieur ; pour les composants simple face, du côté alimentation ou dans une direction uniforme ; dans le sens de la ligne : des deux côtés, de l’intérieur vers l’extérieur ; au milieu, de gauche à droite (face au côté récepteur d'énergie) ou dans une direction uniforme ; verticalement : de bas en haut.

3. Structures planaires de la plate-forme de transformateur :

En utilisant les bornes haute et basse tension du transformateur comme points de référence, acheminez de la borne basse tension vers la borne haute tension ; en utilisant le transformateur et le poteau électrique comme points de référence, acheminez du côté du transformateur vers le côté du poteau électrique (de l'intérieur vers l'extérieur).

Exigences de serrage des boulons

Les boulons de connexion doivent être serrés un par un. Si des filetages dénudés sur le boulon ou l'écrou, ou des bords usés sur l'écrou provoquant le glissement de la clé, sont découverts, le boulon et l'écrou doivent être remplacés.

Assemblage de boulons

• Avant l'assemblage, inspectez visuellement les boulons, les écrous et les trous filetés des pièces à assembler. Ils doivent être exempts de bosses ou de rayures et être conformes aux spécifications du dessin.
• Lors du montage, n'endommagez pas la partie filetée du boulon.
• Les rondelles sur la tête du boulon et la face de l'extrémité de l'écrou doivent entrer en contact uniforme avec la surface de la pièce fixée ; ils ne doivent pas être inclinés et il est interdit de frapper avec un marteau pour forcer le contact entre les deux surfaces. La tige du boulon doit être exempte de flexion ou de déformation.
• Les pièces à connecter doivent être uniformément comprimées, bien ajustées et solidement fixées.
• Lors du serrage des boulons et écrous, l'utilisation de clés inadaptées est strictement interdite.
• Lors de l'assemblage des boulons et des vis, serrez-les à la main de plus de 2 à 3 pas de filetage avant d'utiliser une clé ou un outil électrique pour les serrer complètement.
• Lors de l'assemblage des boulons et des écrous, veillez à protéger la finition de la peinture, le placage et les têtes des boulons et des écrous sur les pièces connectées ; ceux-ci ne doivent pas être endommagés.
• Après avoir serré l'écrou, la tête du boulon doit dépasser de 2 à 3 pas de filetage au-delà de la face d'extrémité de l'écrou ; l'écrou et la rondelle doivent faire face au composant connecté avec leur face arrière.
• Après avoir serré les boulons, appliquez une marque de peinture ; la marque est généralement un point rouge appliqué au point de contact entre le boulon et l'écrou. La couleur peut varier selon l'application, mais elle doit être clairement reconnaissable.
